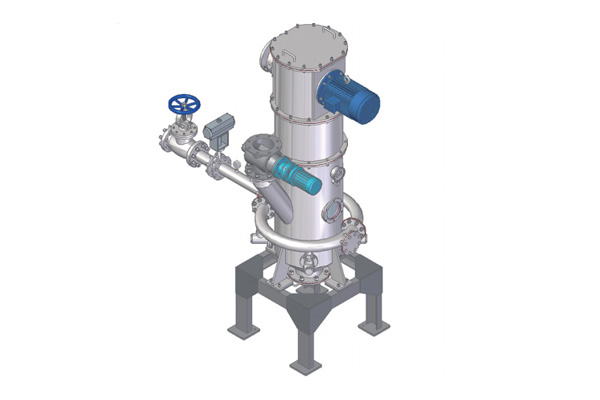

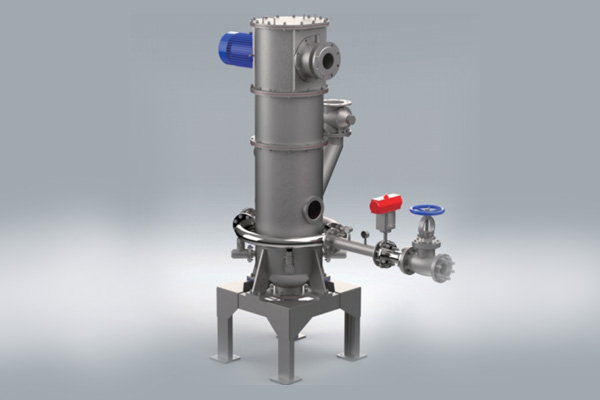

流化床气流粉碎机是气流粉碎中一种超细粉碎机型,具有很多其他类型粉碎机无法取代的优点。其工作原理是通过拉瓦尔喷嘴将压缩气体加速成超音速气流射入粉碎室,粉碎室中的物料被超音速气流加速成流态化,互相碰撞,互相破碎,从而实现对物料的超细粉碎。粉碎后的物料被上升气流送至分级区,由分级轮筛选出符合粒径要求的细粉。未被分选出的粗粉,会返回对撞粉碎区继续粉碎,一直粉碎到所需要的粒径,最终被分级轮筛选出去。整套系统由引风机、捕集器、粉碎主机、压缩气体系统等主要部分组成。
原料粒度(MM) | 产品粒度(μm) | 产品范围(MM) | 主机尺寸(MM) | 喷阻数量 |
1.1 | 800*1100*2230 | 0~50 | Φ528*2700 | 4 |
收尘面积(㎡) | 分级轮功率(KW) | 分级轮最高转速(r/min) | 引风机功率(KW) |
供气压力(MPa) | 供气量(m³/h) |
42~47 | 7.5 | 4000 | 18.5 | ≥0.7 | ≥20 |
